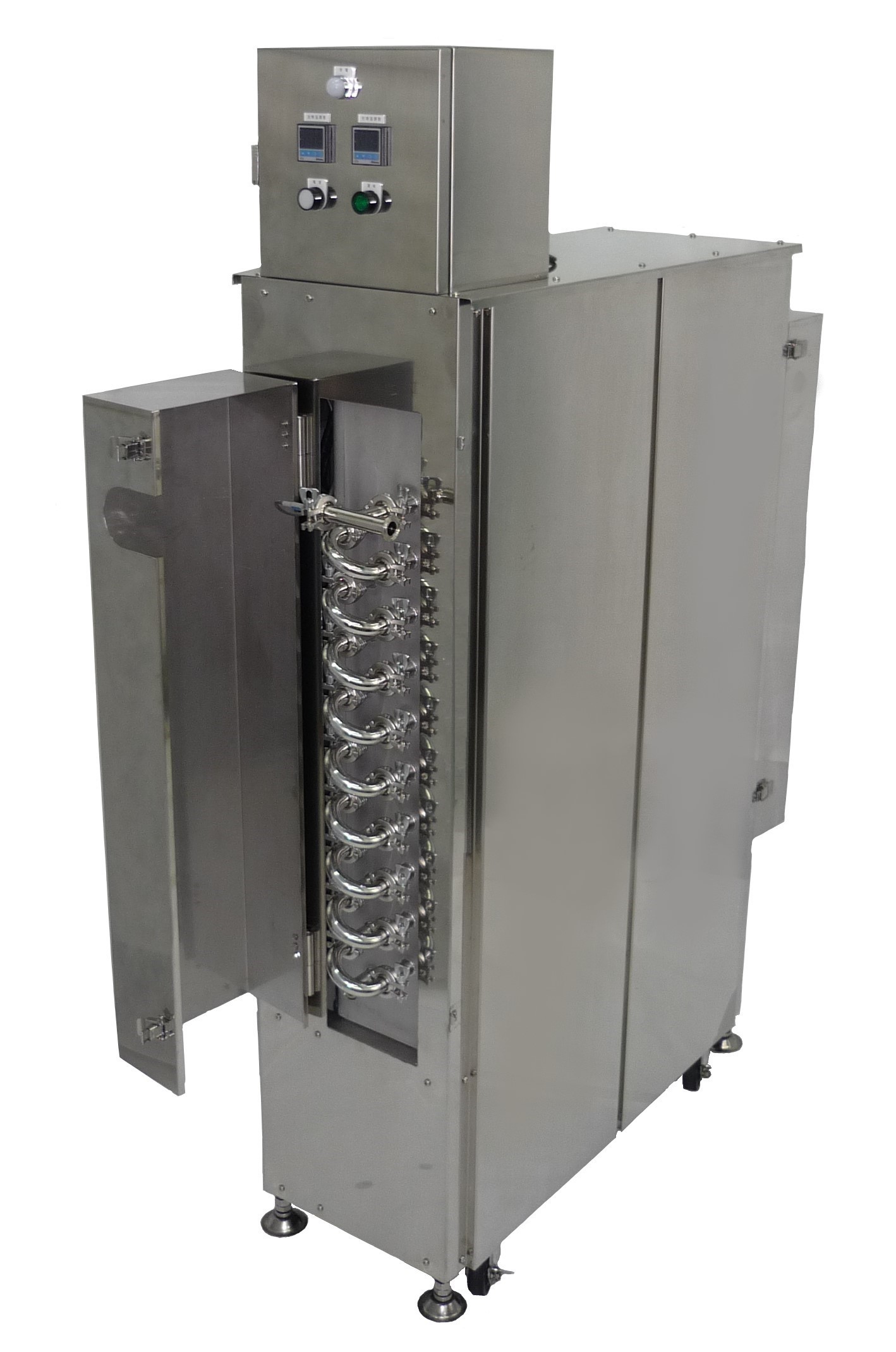

連続加熱装置 クリーンパスト NYS-1518H

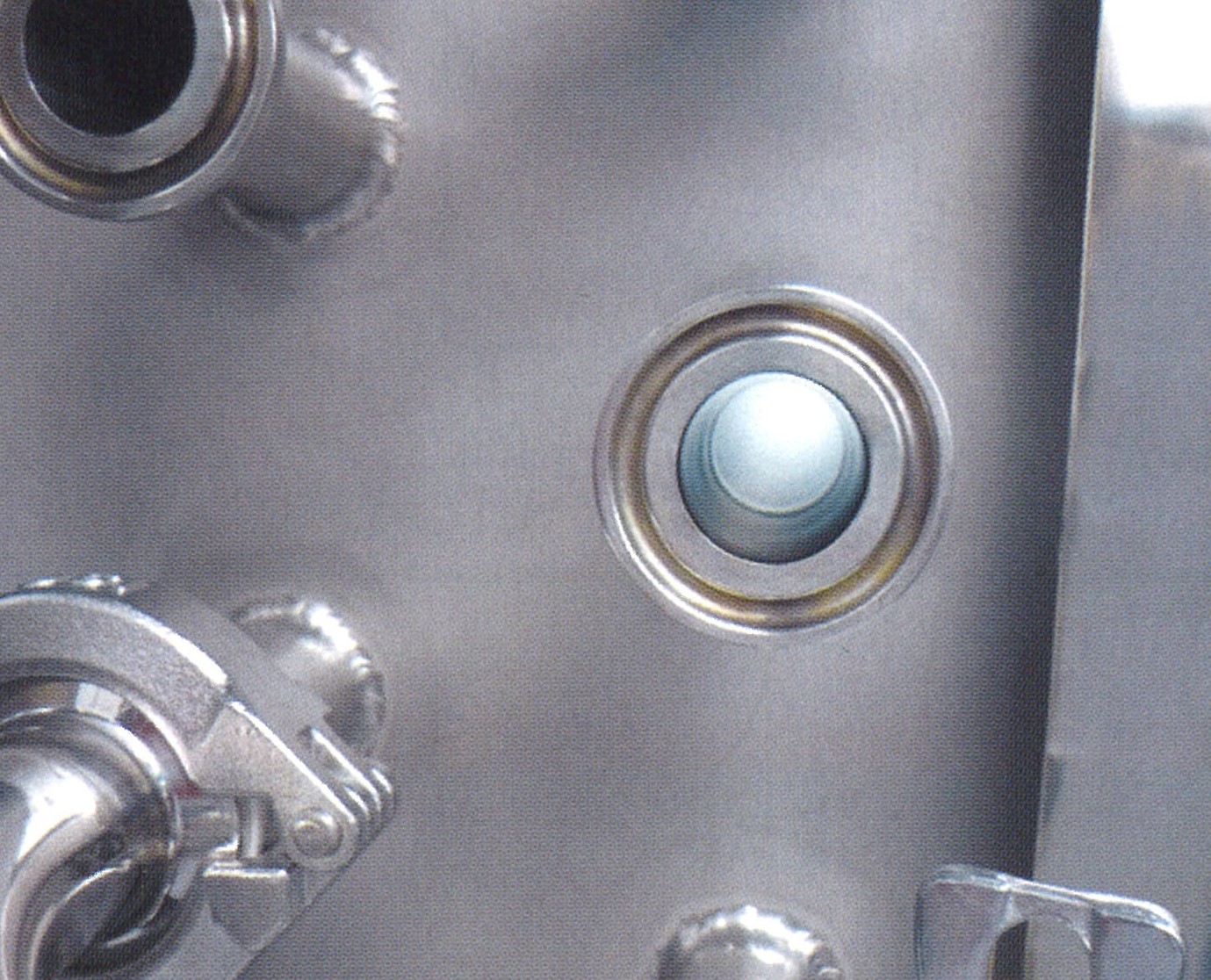

ベンド管(U字管)取外し時

















製品概要
粘体・液体調味料等の小袋充填包装機および瓶詰ラインのホット充填用熱交換器です。
今までのコイル式熱交換器では、洗浄後、配管内の状態を目視確認できませんでした。 本装置はベンド管(U字管)接続方式により、配管内の目視確認が可能です。

本機の特徴
・目視により汚れを除去、確認できます。(ブラシ洗浄可能)
・容易な洗浄性により多品種少量生産に最適です。
・配管の組合せにより接液(加熱)長さの変更が可能です。
・接液部材質は SUS316L を使用し耐腐食性に優れています。
・温水加熱方式により、焦付きにくくムラのない温度管理を実現しました。

標準仕様表

項目 仕様内容
標準交換熱量 17,000kcal/h
使用蒸気量 20~30㎏/h
本体寸法 400W × 1220L × 1720H
タンク保有水量 160ℓ
電気容量 AC100V 0.2kw


配管仕様表

接続配管 サイズ
液(原料)出入口 15Aヘルール
蒸気 20A
吸水 20A
排水 25A


参考データ (水道水)

入力

コイル形式 15A Φ21.7×t2
コイル長さ 18m
K値 800kcal/m2h℃
粘度 100CP
比重 1㎏/L
有効殺菌温度 85℃
加熱温度 88℃
原料入口温度 20℃
原料流量 3ℓ/min

出力

総熱交換量 12.194kcal/h
蒸気使用量 22kg/h
最終△T 0.2℃
平均△T 12.1℃
コイル容量 4.4ℓ
圧力損失(液) 0.5kg/㎠
HOLD TIME 39秒
通過時間 88秒
流速 0.203m/min
液出口温度 87.7465℃

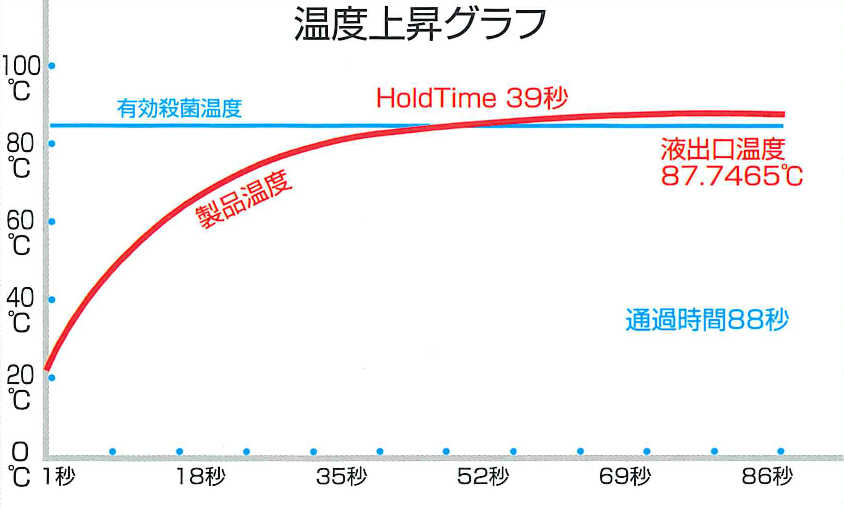

温度上昇グラフ

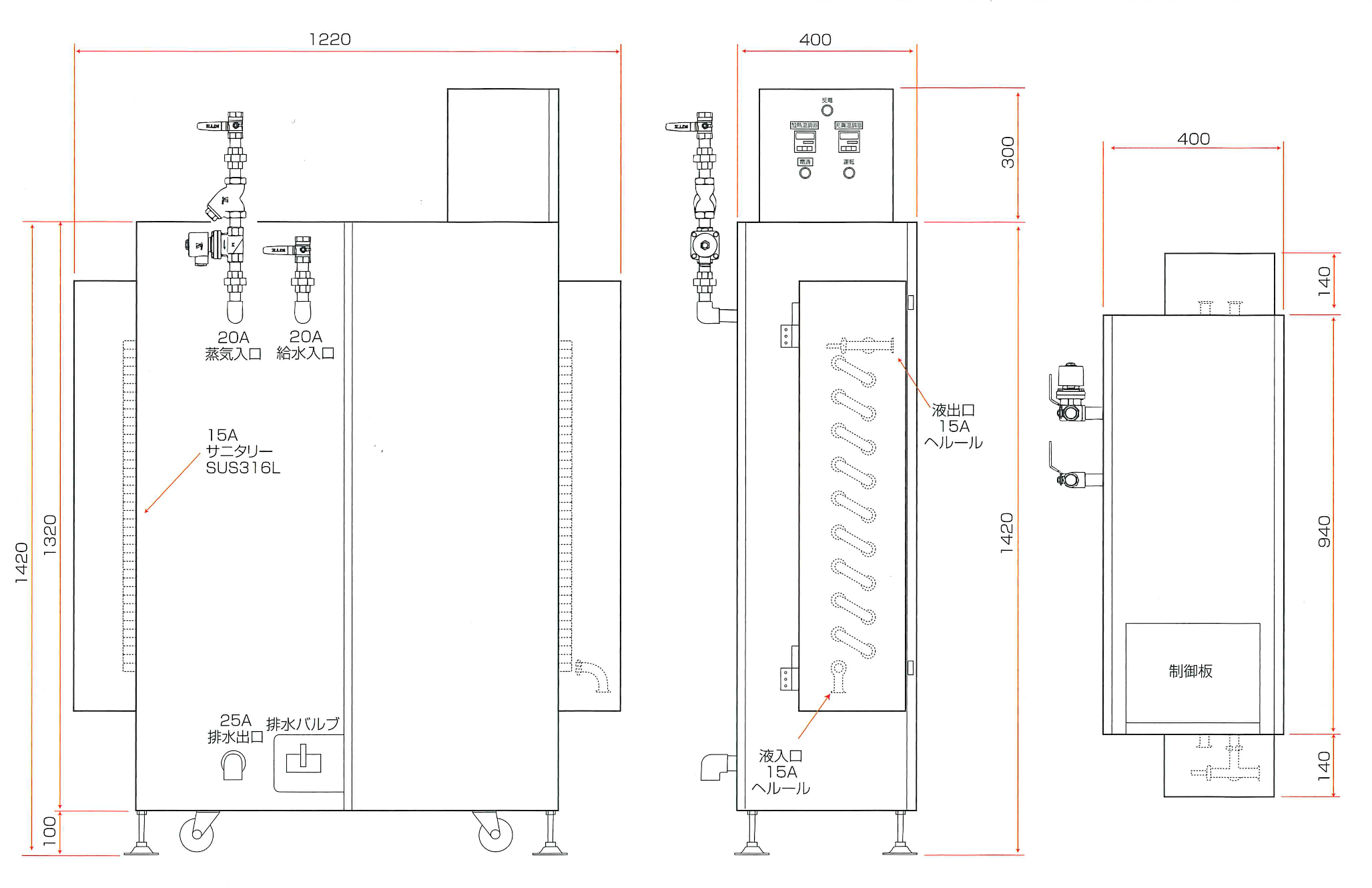

外形図




製造元:株式会社エヌワイエンジニアリング 社

2022年04月01日
