ピストンポンプ MSPP5460

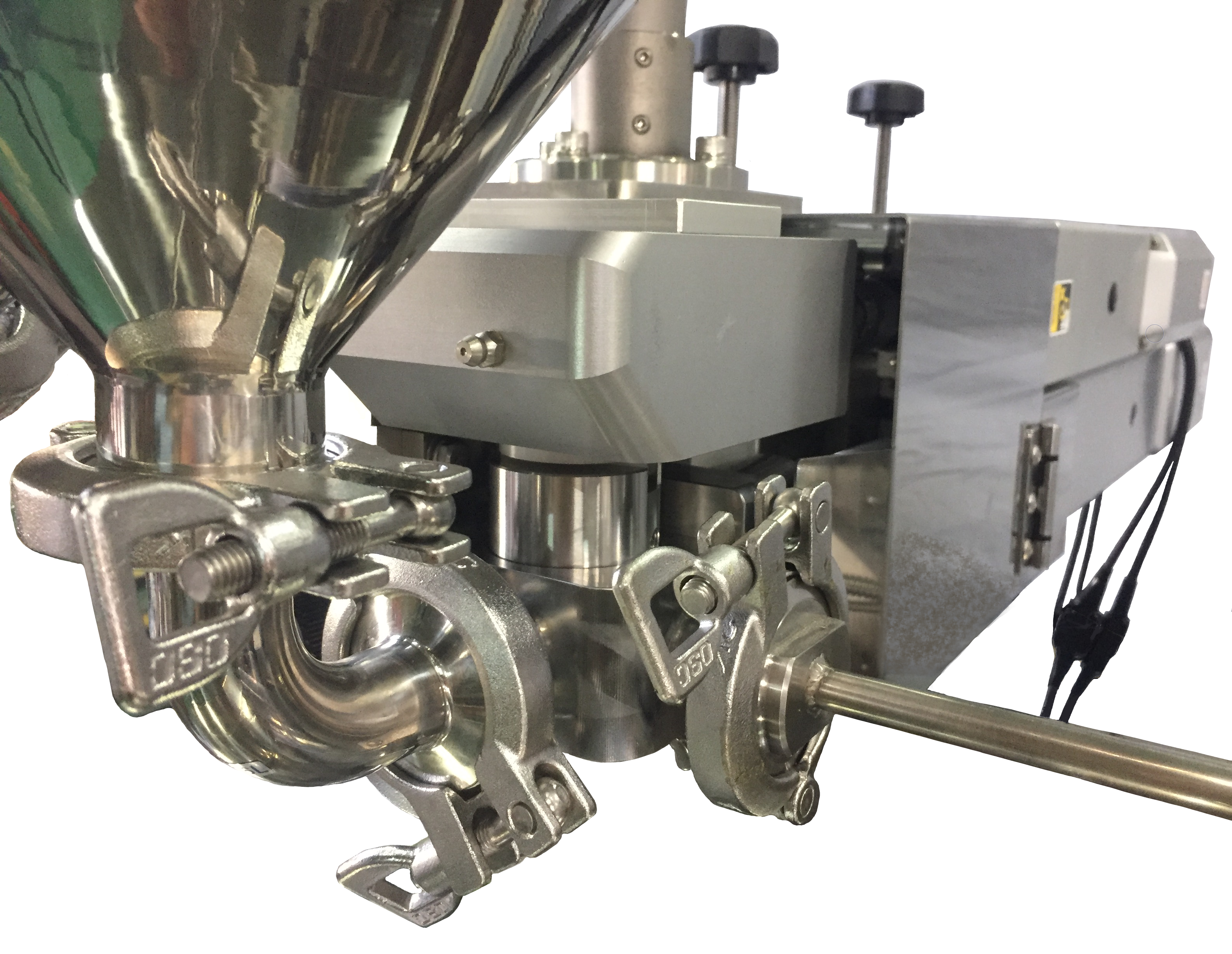

ポンプヘッド部

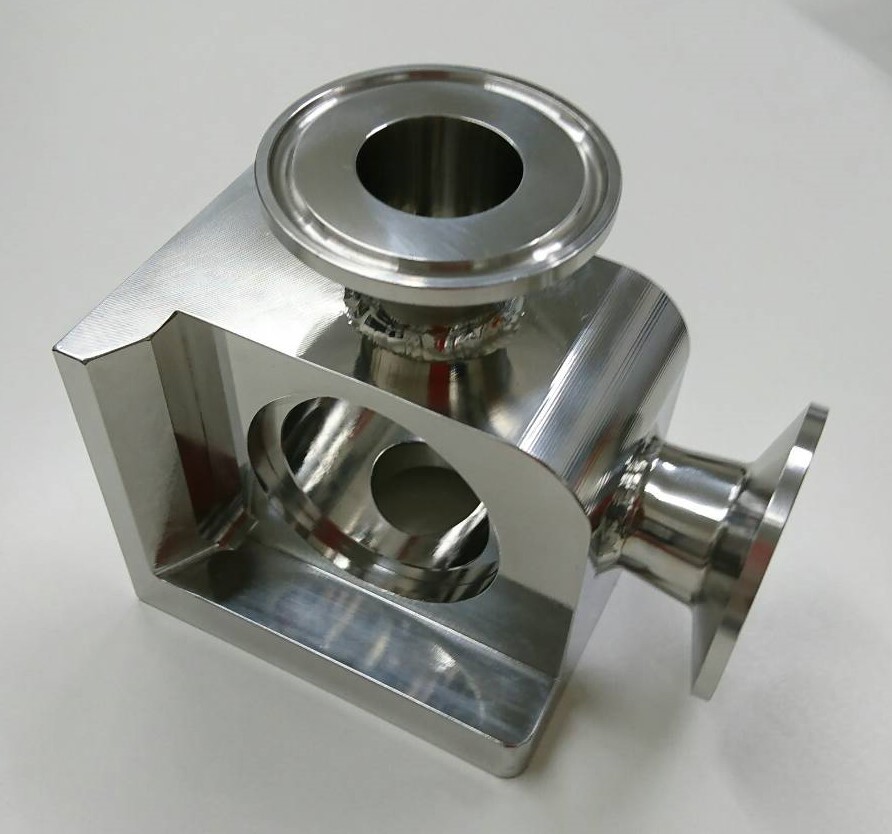

  継手(配管)を一体構造化















製品概要
粘体・液体用の定量間欠式ポンプです。
ピストンおよびバルブの駆動に電動アクチュエーターを用い、個々に制御(設定)を行えるので精度(最適化)の良い充填が可能です。また、ポンプヘッドの継手(配管)を一体化構造とし、洗浄時の分解・組立を簡素化しました。
・電動アクチュエーターの採用により低騒音、低振動です。
・ポンプヘッドの継手(配管)を一体化構造。洗浄時の分解・組立を簡素化。
・充填機械への据付はもちろんのこと、ポンプ単体での使用も可能です。

仕様

項目 仕様内容
駆動方式 電動アクチュエーター(2軸サーボ駆動)
シリンダ径 Φ54mm
ストローク長 60mm
最大吐出量 135cc
充填速度 90rpm
(充填物性によって変わります)
例:水 100cc 45rpm



外形図

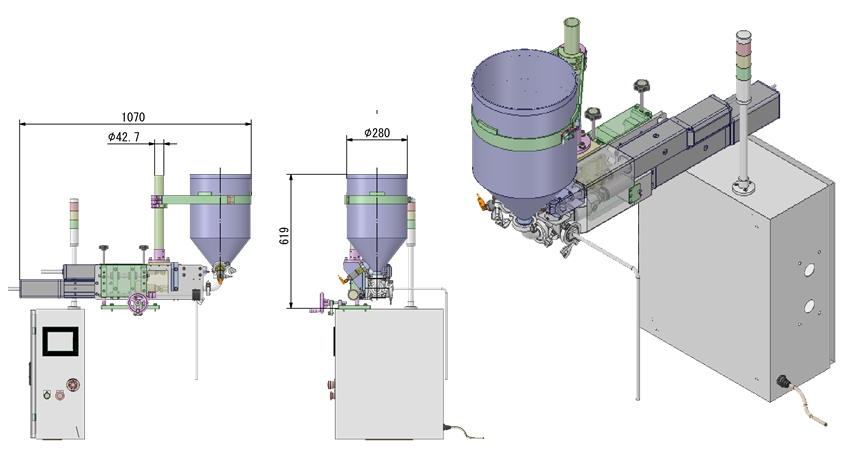

機械据付タイプ
※弊社充填包装機 Levage (レバッジ) LM0101 への搭載時は、制御ボックスはありません。

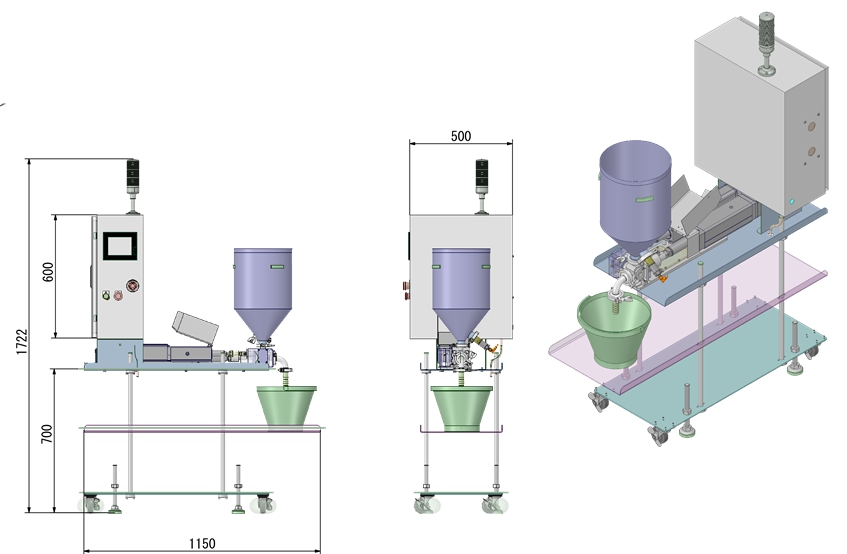

ピストンポンプ単独タイプ
※下記図は参考例です。ご要望により専用設計いたします。

2019年11月19日
